Ремонт телевізора часто починається з діагностики LED підсвітки – одного з найвразливіших елементів сучасних LCD-панелей. Коли екран темний або світиться нерівномірно, першочерговим завданням стає тест підсвітки для виявлення несправних світлодіодів.

Які інструменти потрібні

LED підсвітка для якісної перевірки вимагає базовий набір інструментів. Головним приладом стане мультиметр з функцією перевірки діодів, який дозволить точно визначити стан кожного світлодіода. Також корисним буде LED-тестер або спеціалізований прилад для підсвітки, що значно прискорить діагностику.

Обов'язково підготуйте регульоване джерело живлення на 12-24В та струмообмежувальні резистори номіналом 220-470 Ом для безпечного тестування. З допоміжного обладнання знадобляться викрутки для розбирання корпусу, антистатичний браслет, лупа для огляду дрібних контактів та паяльник потужністю 25-40Вт.
Професійні електрики додатково використовують осцилограф для аналізу сигналів драйвера підсвітки, що дозволяє виявити більш складні несправності в системі керування.

Покрокова інструкція

Діагностика LED підсвітки вимагає системного підходу та дотримання певної послідовності дій. Правильне виконання кожного етапу забезпечить точне виявлення несправності та збереже інші компоненти телевізора.

Крок 1. Демонтаж панелі. Обережно зніміть задню кришку телевізора та від'єднайте шлейфи матриці. Для доступу до світлодіодної стрічки необхідно частково розібрати LCD-панель.

Крок 2. Візуальний огляд. Підсвітка екрану телевізора потребує перевірки на предмет:

● Потемнілих або обгорілих світлодіодів.
● Пошкоджених контактних доріжок.
● Слідів перегріву на платі.

Крок 3. Тестування мультиметром. Встановіть мультиметр в режим перевірки діодів. Приєднайте червоний щуп до аноду (+), чорний до катоду (-). Робочий світлодіод покаже падіння напруги 2,8-3,2В та слабко світитиметься.

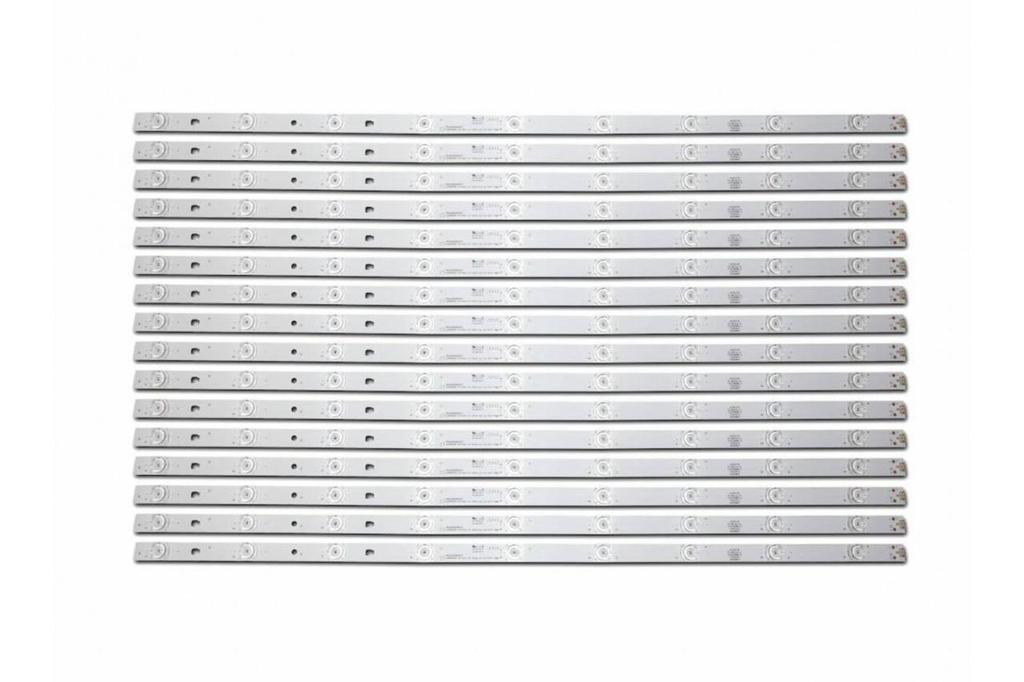

Крок 4. Груповий тест. LED-стрічки зазвичай з'єднані послідовно групами по 3-6 світлодіодів. Подайте напругу 12В через резистор 470 Ом на кожну групу окремо для виявлення несправної ланки.

Підсвітка до телевізора: поради з безпеки під час ремонту

Перевірка LED вимагає дотримання техніки безпеки:
● Завжди вимикайте телевізор з мережі перед початком робіт.
● Розряджайте конденсатори блоку живлення.
● Використовуйте антистатичний браслет при роботі з чутливими компонентами.
● Не торкайтеся оголених проводів під напругою.
● Працюйте в добре освітленому приміщенні.

Пам'ятайте: конденсатори можуть зберігати заряд навіть після вимкнення приладу з мережі.

Типові помилки

Найпоширеніші помилки при діагностиці:
1. Підключення неправильної полярності може пошкодити світлодіод.
2. Перевищення струму – використовуйте обмежувальні резистори.
3. Ігнорування групового з'єднання – один несправний LED виводить з ладу всю стрічку.
4. Недостатня напруга тестування – 1,5В від батареї мультиметра може бути замало.
Правильна діагностика LED підсвітки допоможе швидко локалізувати несправність та заощадить час на ремонт. Якісні інструменти та дотримання методики – запорука успішного відновлення підсвітки до телевізора.

Висновок

Тест підсвітки – це навичка, яка розвивається з досвідом. Навіть досвідчені майстри з ремонту телевізорів постійно вдосконалюють свої методи діагностики. Інвестиції в якісні інструменти окуповуються швидкістю та точністю діагностики, а дотримання правил безпеки збереже як ваше здоров'я, так і цілісність ремонтованої техніки.
