На підприємствах, де присутня велика концентрація газів, парів або горючого пилу, будь-яке електрообладнання стає потенційним джерелом займання. Навіть невелика іскра або локальний перегрів можуть призвести до детонації газоповітряної чи пилової суміші та спричинити займання. Щоб уникнути цього, розроблено систему Ex-захисту, а саме цілий комплекс заходів, у яких важливу роль відіграють кабельні вводи. Вони створені для безпечного введення кабелю в оболонку обладнання, не допускаючи при цьому проникнення вибухонебезпечного середовища всередину герметичного корпусу та стримуючи розповсюдження внутрішнього вибуху.

Про їх принцип роботи, структуру та різновиди пропонуємо розглянути детальніше в нашій статті.

Що представляють собою кабельні вводи та де вони застосовуються

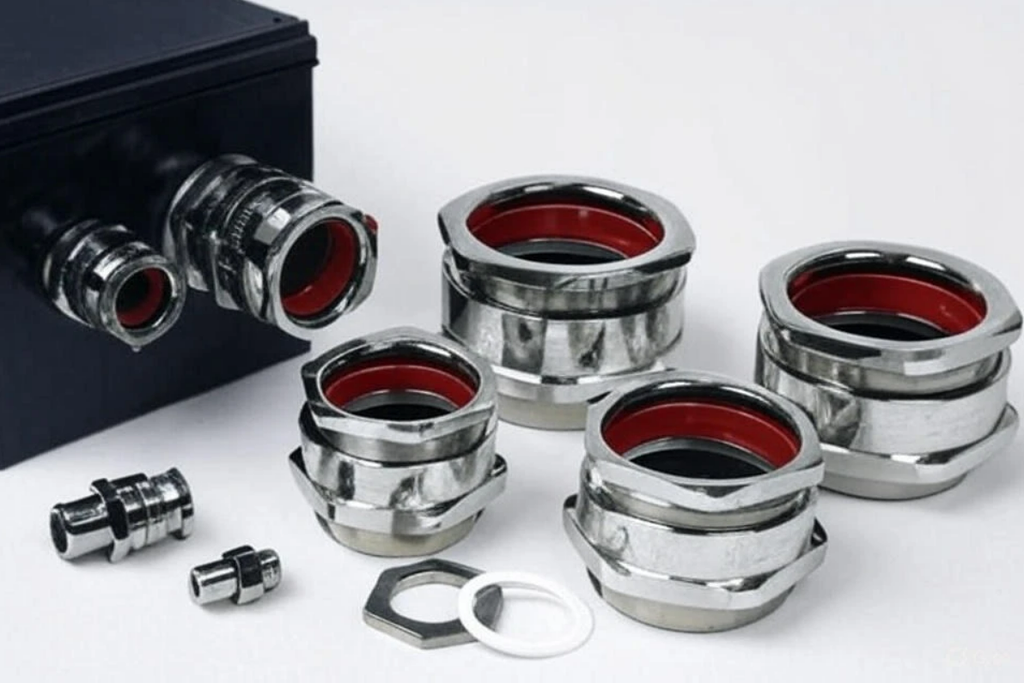

Вибухозахищені кабельні вводи — це конструктивні компоненти, які своєю конструкцією забезпечують герметичне, механічно надійне та електрично безпечне підключення кабелю до корпусу пристрою. Завдяки складній системі ущільнення кабельний ввід вибухозахищений перешкоджає проникненню вибухонебезпечних сумішей, витримує надлишковий тиск та створює бар’єр, який здатний стримати внутрішній вибух та попередити утворенню іскор у точці підключення.

Принцип роботи та механізм безпеки

Основна функція такого вводу полягає у формуванні герметичного з’єднання між кабелем і корпусом обладнання. Спеціальні ущільнювальні елементи перешкоджають проникненню газів і пилу всередину електричних коробок, а також не дозволяють гарячим продуктам горіння вийти назовні у разі аварії всередині пристрою. Цей принцип локалізації є базовою вимогою вибухозахищеної техніки класу Ex d. У конструкції сучасних кабельних вводів часто застосовуються стійкі еластомери, вогнестійкі матеріали та спеціальні бар’єрні компаунди, які утворюють міцний шар, що блокує проходження полум’я та високотемпературних газів.

Саме завдяки конструкції, здатній витримувати тиск внутрішніх вибухових сумішей, ввід кабельний вибухозахищений можна застосовувати у зонах 1, 2 (газові) та 21, 22 (пилові). У таких зонах їх використовують для збереження цілісності оболонки Ex-обладнання та підтримки стабільної роботи ліній керування, сигналізації й силових трас.

Типи Ex-вводів та їх роль

У промисловості використовують моделі з класами Ex d, Ex e та Ex nR. Вибір моделі залежить від вимог обладнання та конкретної зони вибухонебезпеки. Найміцніші рішення - моделі Exd, що розраховані на стримування внутрішнього вибуху, адже мають вибухонепроникну оболонку, яка здатна витримати тиск детонації. Для обладнання підвищеної безпеки використовуються варіанти Ex e, які мінімізують ризик займання, іскріння або перегріву. Модифікації Ex nR обмежують «дихання» корпусу, зменшуючи надходження небезпечного середовища всередину.

Конструкція: матеріали, ущільнення та з’єднання

Типовий ввід складається з корпусу, затискних елементів, ущільнення та різьбових частин. Корпус виготовляють із латуні, нікельованої латуні або нержавіючої сталі - вибір залежить від агресивності середовища та температурних навантажень. Система ущільнення включає еластомерні та компресійні вузли, а для середовищ з підвищеними вимогами — бар’єрні герметики, що формують додатковий шар безпеки. Механізм фіксації запобігає ковзанню кабелю, а різьбові з’єднання забезпечують необхідний ступінь захисту IP.

Критерії вибору вибухозахищеного кабельного вводу

Підтримка безпеки у системі Ex-захисту не обмежується вибором корпусу та ущільнення. Важливими залишаються коректний підбір під діаметр кабелю, відповідність типу броні, вибір різьби, а також відповідність міжнародним стандартам — ATEX, IECEx чи UL. Додатковими обов’язковими критеріями є температурний клас Т1–Т6 та газова група IIA/IIB/IIC, оскільки саме вони визначають максимально допустимі температури нагріву та вибухонебезпечність середовища, у якому буде працювати кабельний ввід.

Неправильно підібраний або встановлений ввід може послабити захисний контур усього обладнання, що є потенційною загрозою для безпеки виробництва.

Якість і відповідність кабельного вводу вимогам конкретної зони визначає рівень безпеки всього вузла Ex-обладнання. Надійна герметизація, правильний підбір матеріалів та рішень відповідно до вибухонебезпечної зони значно знижують ризики займання, підвищують рівень безпеки та надійність промислових об’єктів. Саме тому, незалежно від складності об’єкта, кабельні вводи вибухозахищені залишаються одним із ключових елементів системи, що перешкоджає поширенню вибухонебезпечного середовища і забезпечує цілісність обладнання.

Важливо: на вибухозахищені кабельні вводи ціна часто залежить від матеріалу, конструкції та класу захисту. Тому, не помилитися з вибором, краще звернутися до спеціалістів, які допоможуть з покупкою, прорахунком та розробкою проєкту. Також, розраховуючи майбутні витрати, варто розуміти, що на кабельний ввід вибухозахищений ціна буде вищою, ніж на звичайні.
