Як майстри підключають фанкойл до системи: поради початківцям

29 вересня 2022, 19:17   0

Ця стаття розповідає, як під’єднати фанкойл, а також розкриває переваги такого обладнання для обігрівання та кондиціювання приміщень. Але спершу невелике попередження.

Як і будь-яке професійне кліматичне обладнання, фанкойли – це складні пристрої, підключення яких потребує ретельної підготовки. Крім того, помилки в монтажі та пусконалагоджувальні роботи можуть призвести до поломки обладнання. Тому реалізацію цього проекту краще довірити професійній кліматичній компанії.

Повернемося до теми. Насамперед розберемося, що таке фанкойл, а потім перейдемо до особливостей його монтажу.

Фанкойл: навіщо використовують цей пристрій?

Слово фанкойл прийшло з англійської, і складається з двох частин: "fan" - вентилятор і "coil" - змійовик або котушка (мається на увазі теплообмінник). Українською мовою фанкойли – це вентиляторні доводчики.

Фанкойл — це автономна система, лише частина централізованої схеми опалення чи кондиціонування. Цей агрегат встановлюється в кімнаті та відповідає за 2 основні функції:

  • Прийом теплоносія (води, антифризу) на теплообмінники: холодного чилера або гарячого з котла/теплового насоса;
  • Прокачування повітря з кімнати крізь теплообмінник назад у приміщення.

Вибираючи фанкойл, зверніть увагу на моделі із максимально просунутою автоматикою. Вентиляторні доводчики з розширеним функціоналом дозволяють досягти максимально комфортного мікроклімату. При виборі моделі будуть плюсом:

  • Осушення/зволоження повітря;
  • Додатковий обігрів за допомогою ТЕНу;
  • Автоматика із датчиками;
  • Можливість підмішування свіжого повітря з вулиці;
  • Дистанційне керування, інтеграція в систему «розумний дім»;
  • Налаштування добових графіків роботи;
  • Різноманітність доступних режимів тощо.

Основні схеми монтажу

Тип монтажу безпосередньо залежить від конструкції моделі. Фанкойли бувають:

  • Канальні: що дозволяють прихований монтаж;
  • Підлогові: для приміщень, де встановлення на стінах або стелі неможливе;
  • Настінні: зовні схожі на звичний внутрішній блок спліт-системи
  • Касетні, стельові: найпотужніші фанкойли; встановлюються у приміщеннях з великою площею.

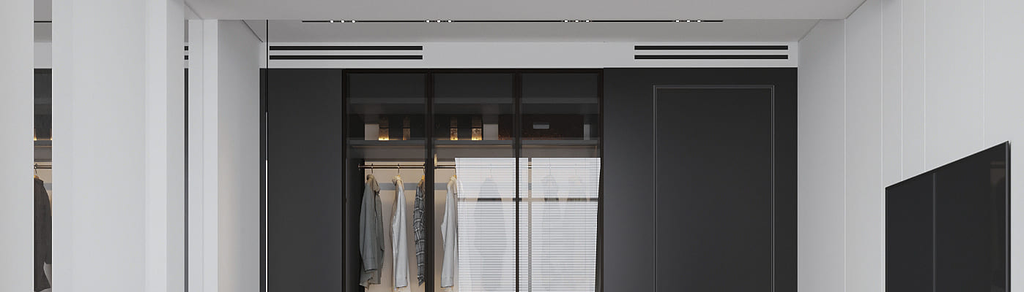

Грамотний монтаж канального фанкойлу у спальні робить систему практично непомітною.

Перед тим, як підключити фанкойл, необхідно ретельно вивчити схему встановлення та інші нюанси моделі, наведені у технічному паспорті пристрою. Тут ми коротко опишемо два основних типи обв'язування, які найчастіше використовуються при монтажі таких систем.

Двотрубна схема обв'язування

Має на увазі підключення фанкойлу з одним теплообмінником - це найпростіша можлива схема обв'язки. У цьому випадку одна труба, що підключається «на вході» у фанкойл — вона доставлятиме охолоджену або підігріту воду в теплообмінники. Труба «на виході» відводитиме відпрацьований теплоносій і направлятиме його в чиллер/котел.

Двотрубна система найчастіше встановлюється там, де необхідно лише обігрів або кондиціювання приміщень. Щоб двотрубний фанкойл нагрівав або охолоджував кімнати, залежно від сезону, необхідна установка додаткових клапанів, які блокуватимуть подачу води з зимового чиллера, а з опалювальної системи — влітку.

Чотиритрубні моделі

Чотирьохтрубні фанкойли - це двоконтурні агрегати з двома теплообмінниками, кожен з яких має клапан для блоку теплоносія та контролюється пультом управління. Один із змійовиків підключається парою труб до котла, другий до чиллера.

Важливі нюанси монтажу фанкойлів

  • Фанкойл потрібно розташовувати так, щоб ніщо не заважало забору чи роздачі повітря.
  • Не встановлюйте стельовий фанкойл в безпосередній близькості від плити - повітря, що забирається, не повинно бути забруднене маслом.
  • Агрегат не встановлюють біля джерел тепла чи високочастотного електромагнітного випромінювання.
  • Труба для зливу конденсату повинна мати висхідних ділянок, та її горизонтальні частини встановлюються з ухилом ≥2°.
  • Агрегат не встановлюють під прямим сонячним промінням.
  • Усі стики труб мають бути герметизовані, а труби теплоізольовані по всій довжині.
  • Не допускається зламування/стискання труб дренажної системи та контуру.
  • Агрегат встановлюється горизонтально.

В якій послідовності виконується монтаж?

  1. Перш ніж підключити фанкойл, вибирається найбільш вигідна локація для підвісу пристрою;
  2. Надійне кріплення приладу у приміщенні;
  3. Виконання робіт із обв'язування: встановлення (клапанів блокування, кранів, манометр, термометр та інших описаних в інструкції комплектуючих);
  4. Монтаж контурів для циркуляції теплоносія;
  5. Підключення фанкойлу до живлення;
  6. Перша перевірка системи на герметичність;
  7. Заповнення контурів теплоносієм та друга перевірка на герметичність;
  8. Пусконалагоджувальні роботи та введення системи в експлуатацію.
